УАЗ 3303 – легендарный советский и постсоветский грузовой микроавтомобиль повышенной проходимости, который десятилетиями служит верой и правдой в сельской местности, на производствах и силовых структурах. Неприхотливость, ремонтопригодность и способность ездить там, где другие застревают – вот главные преимущества этого автомобиля. Электрическая система УАЗ 3303 не исключение — проста, понятна и доступна для самостоятельного обслуживания. Но и она с течением времени требует внимания.

Особенности электрической системы УАЗ 3303



Электрическая система УАЗ 3303 построена по классической однопроводной схеме с отрицательным выводом на массу кузова. Бортовое напряжение – 12 вольт. Система рассчитана на работу в жестких условиях эксплуатации – бездорожье, перепады температур, повышенная влажность и вибрации. Поэтому конструкторы закладывали максимальную простоту и надежность каждого элемента электричества.

Основные электрические цепи УАЗ 3303 включают систему зажигания, наружное и внутреннее освещение, приборную панель с контрольными приборами, систему запуска двигателя со стартером, звуковой сигнал, стеклоочистители и омыватели, систему подогрева и вентиляции, а также специфические для внедорожника элементы коробки и блокировки.

Специфика проводки УАЗ 3303



В отличие от легковых автомобилей ВАЗ проводка УАЗ 3303 имеет свои особенности. Во-первых, повышенная защищенность от влаги и механических повреждений, ведь автомобиль часто эксплуатируется в экстремальных условиях. Во-вторых – более массивные проводники в цепях питания мощных потребителей. В-третьих – упрощенная компоновка электрооборудования для максимальной доступности при ремонте в полевых условиях.

Жгуты проводов УАЗ 3303 проложены с учетом возможного подтопления салона и подкапотного пространства – что является реальностью при преодолении водных преград. Развязочные блоки и разъемы расположены в относительно защищенных местах.

Самые распространенные неисправности проводки УАЗ 3303



Окисление массовых соединений. Специфика однопроводной схемы состоит в том, что масса кузова является вторым проводником для всех потребителей. Окисление точек заземления на УАЗ 3303 – одна из самых частых причин странного и непредсказуемого поведения электричества. Симптомы – слабый свет фар, плохая работа стартера, ложные показания приборов.

Повреждение жгутов при бездорожье. Ветви и камни, грязь и вода – все это негативно влияет на состояние проводки извне. Перетирание и механические повреждения жгутов встречаются чаще, чем на обычных легковых автомобилях.

Коррозия в разъемах и клеммах. Повышенная влажность при преодолении бродов и в поле приводит к коррозии контактов. Особенно страдают разъемы в подкапотном пространстве и задняя часть автомобиля.

Неисправность генератора. Генератор УАЗ 3303 работает в жестких условиях – вибрации, перепады температур, возможно попадание влаги. Износ щеток, подшипников или статора обмотки — типичные проблемы, проявляющиеся нестабильной зарядкой аккумулятора.

Проблемы с системой зажигания. Неисправный распределитель, изношенные свечи или обрыв в цепи катушки зажигания – частые причины перебоев в работе двигателя УАЗ 3303. Система зажигания требует регулярного обслуживания и своевременной замены изношенных элементов.

Отказ стартера или реле стартера. Тяжелый запуск или полный отказ стартера – нередкая ситуация для УАЗ 3303, особенно в холодное время. Причины – износ щеток стартера, окисление контактов реле или проблемы в цепи питания.

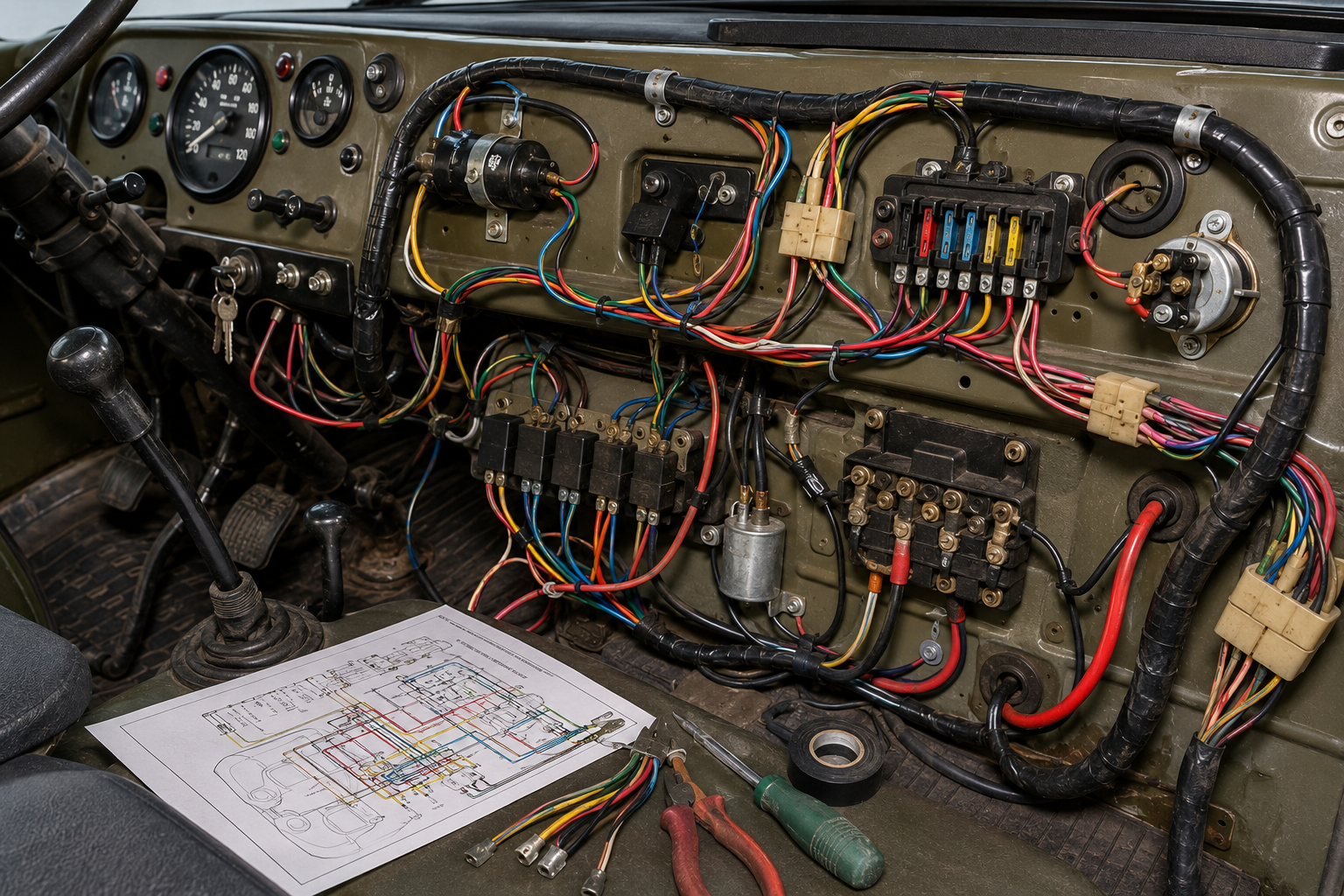

Схема проводки УАЗ 3303 - как разобраться



Схема электрооборудования УАЗ 3303 логична и понятна – один из главных плюсов этого автомобиля. Для успешной диагностики понадобятся мультиметр, контрольная лампа и полная схема проводки конкретной модификации и года выпуска – они отличаются в зависимости от версии автомобиля.

Диагностику следует начинать с проверки аккумулятора и генератора, затем переходить к проверке массовых соединений, блоку предохранителей и реле и только после этого искать неисправности в конкретных цепях. Такой подход сэкономит время и позволит быстро найти причину проблемы.
